בפרק הקודם סיפרתי על ה-IBM 5155 ואיך השמשתי אותו ושדרגתי אותו. הפרק הסתיים בנקודה בה לא היה לי את כרטיס ה-CGA המקורי שהגיע עם המחשב ואליו התחבר המסך, כך שנאלצתי לעבוד עם כרטיס VGA ומסך חיצוני.
כתבתי פוסט בכמה קבוצות רלבנטיות בפייסבוק ושאלתי איפה אפשר להשיג כרטיס CGA כזה. חזר אלי בהודעה פרטית בחור בארה״ב, שאמר שיש לו כרטיס כזה והוא יהיה מוכן למכור לי אותו ב-$20 פלוס המשלוח:
זה היה ממש נחמד מצידו, בהתחשב שהמחיר הממוצע של הכרטיס הזה באיבי הוא מעל $200:
מכיוון שעמדתי בפני נסיעה לחוף המערבי, ניצלתי את ההזדמנות וביקשתי ממנו לשלוח את זה אל המלון בו אשהה. הכרטיס הגיע עטוף וארוז כראוי ולא יכולתי לחכות לנסות אותו. סה״כ, אני עדיין לא יודע אם המסך בעצמו תקין או לא כי לא היה לי את הכרטיס לבדוק. באופן עקרוני, יכול להיות שאתקין את הכרטיס, הוא יהיה תקין ויעבוד עם מסך חיצוני אבל לא עם הפנימי ואז אצטרך לאבחן את התקלה ולפתור אותה.
סוגייה נוספת שנשארה פתוחה היתה העובדה שכרטיס המודם שהיה במחשב הוא מאד עבה ועם ״מרפסת״ שבולטת לתוך המרחב של הכרטיס הצמוד. מכיוון שהמרפסת כוללת מעגל חשוף, קיימת סכנת קצר אם מגעים על המרפסת יגעו במגעים בצד התחתון של הכרטיס הצמוד:
בהמשך לשאלה שנשאלתי בפוסט על השתלת האיברים בספק הכח, עלתה הסוגייה של הבידוד: איך ניתן לבודד את המרפסת כך שלא תקצר את הכרטיס ליד? נייר עלול להיחדר ע״י המגעים החדים. קרטון הוא עבה מדי - גם ככה הכרטיס פולש לשטח של הכרטיס הצמוד. אנחנו צריכים משהו דק וחזק.
חשבתי על זה קצת והגעתי למסקנה שמיכל פלסטיק סטנדרטי, של חלב או מוצרי ניקוי, יעשה את העבודה. ממש במקרה, ביום שבו הגעתי למסקנה הזו הוזמנתי לארוחת ערב אצל חבר ושם מצאתי מיכל של חומר ניקוי, שבדיוק הסתיים והיה בדרך אל הפח:
בינתיים חזרתי מארה״ב עם הכרטיס באמתחתי:
הבאתי את המחשב מהמדף והסרתי את המכסה החיצוני, אז נחשף ה-RF Shield:
לאחר הסרת ה-RF Shield, ניתן לראות ולהיזכר בכרטיסים שהתקנתי בפעם שעברה:
הכרטיס השמאלי ביותר הוא המודם וניתן לראות את המרפסת שהופכת אותו לעבה במיוחד. אחריו יש slot ריק (שמחכה לכרטיס ה-CGA) ואז יש לנו את בקר כונני הדיסקטים, בקר הכונן הקשיח, כרטיס VGA שהשתמשתי בו בינתיים ואסיר, כרטיס הרחבת הזיכרון ומתאם ה-CF.
התחלתי עם הבידוד של המרפסת של כרטיס ה-CGA. חתכתי חתיכה מהמיכל, התאמתי אותה לגודל הרצוי והדבקתי אותה בעזרת דבק דו-צדדי:
החזרתי את המודם אל ה-slot השמאלי ביותר:
ממש אפשר לראות איך המרפסת ״פולשת״ אל השטח של הכרטיס שליד.
לאחר מכן, הכנסתי את כרטיס ה-CGA. הפעלתי את המחשב ו...

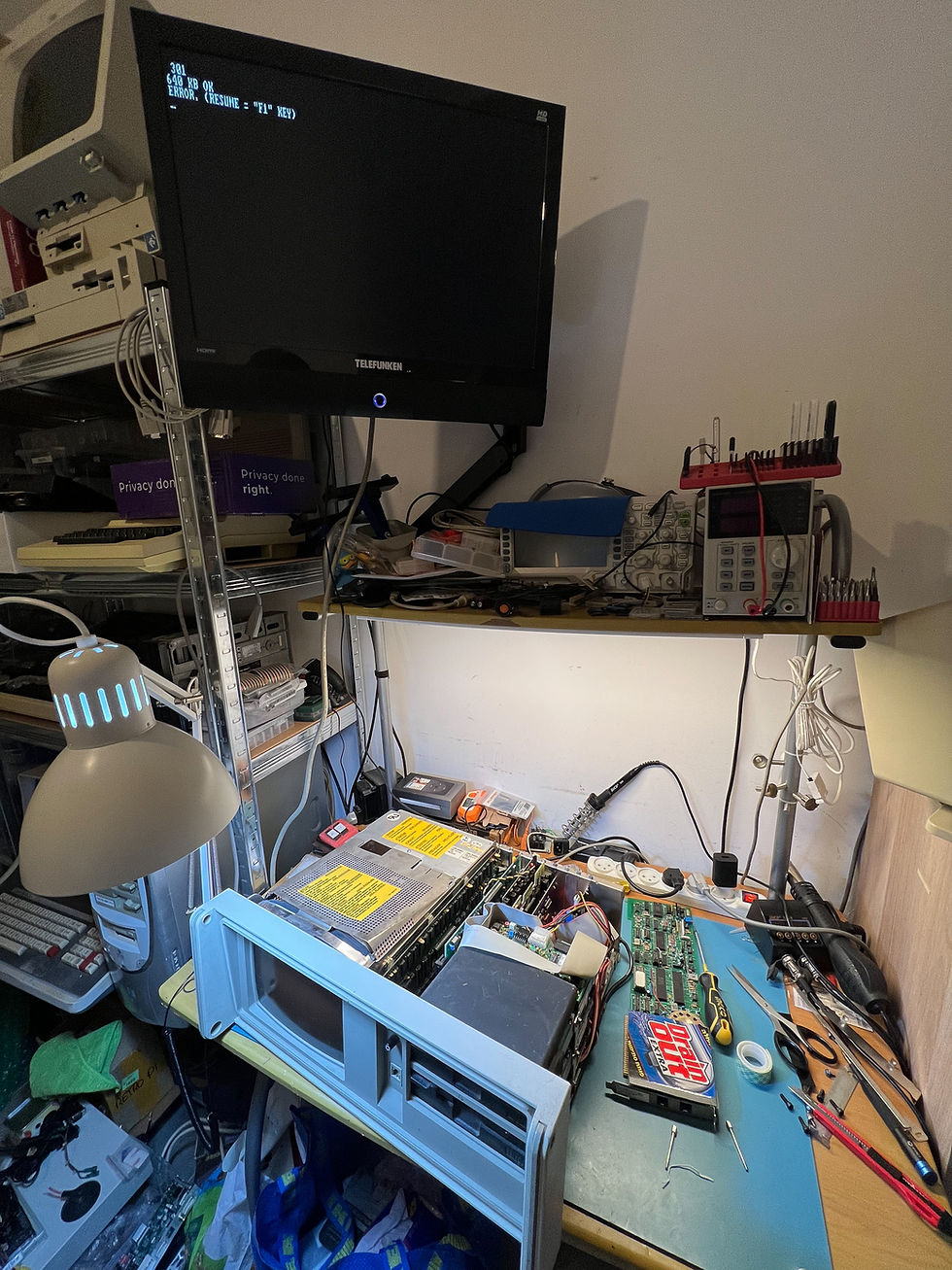

שיט. זה לא עובד. אבל בנקודה זו אני לא יודע אם זה המסך שתקול או הכרטיס. כדי לבדוק את זה, חיברתי מסך חיצוני לחיבור ה-Composite שעל הכרטיס - אותו החיבור שנשלח גם אל המסך הפנימי:
עכשיו זה דווקא עבד. ז״א שהכרטיס תקין אבל יש בעיה עם המסך או עם החיבור אליו. שיחקתי קצת עם החיבורים, הוצאתי והחזרתי, התזתי קצת ספריי ניקוי מגעים וניסיתי שוב:
אוקיי, אז המסך תקין! שמחה גדולה :-)
שיחקתי קצת עם המגעים עד שהעניין התייצב, חיברתי בחזרה את המקלדת והפעלתי את המחשב מחדש:
מצויין! אז הכל עובד!
בתמונה הבאה אפשר לראות את כל הכרטיסים, כולל כרטיס ה-CGA שהכנסתי עכשיו וכרטיס ה-VGA ששכחתי להוציא. אפשר לראות כמה נחוץ היה הבידוד שהוספתי:
זהו! העבודה על המחשב הסתיימה וכעת הוא בכשירות מלאה. אפשר למלא את כרטיס ה-CF שלו במגוון תוכנות ומשחקים, אבל בגדול אין יותר עבודה על המחשב.
תודה על הקריאה!
